Panduan Pam Empar Aliran Tinggi: Jenis, Saiz dan Kewajipan Proses Kimia

Jika anda pernah mensaiz garisan pemindahan untuk ladang tangki yang besar atau menyaksikan gelung edaran bergelut kerana pam dipilih pada kepala sahaja, anda sudah tahu bahawa "aliran tinggi" ialah istilah relatif. Dalam kerja pam emparan, ia biasanya bermaksud titik tugas di mana isipadu lebih penting daripada tekanan. Pam mungkin menggerakkan air penyejuk, cecair proses kimia, air garam, atau produk berkelikatan rendah melalui rangkaian paip yang luas, dan pendesak dan selongsong disusun untuk melepasi isipadu itu dengan cekap. Di Jiangsu Feixiang Pump Manufacturing Co., Ltd., kerja harian kami dengan loji kimia dan pengguna proses telah mengajar kami bahawa pam emparan aliran tinggi yang terbaik jarang sekali yang terbesar pada helaian data; ia adalah yang sepadan dengan keluk sistem, bendalir dan realiti penyelenggaraan.

Maksud "Aliran Tinggi" untuk Pam Empar

Kadar alir ialah isipadu yang dihantar oleh pam setiap unit masa, manakala kepala ialah tenaga yang ditambahkannya setiap unit berat cecair. Pam emparan aliran tinggi terletak di sebelah kanan lengkung prestasinya: volum besar, selalunya kepala sederhana. Itulah sebabnya pam ini lazimnya menggunakan pendesak overhung satu peringkat, volut lebar, dan laluan sedutan dan pelepasan yang besar. Kelajuan khusus meningkat apabila aliran meningkat berbanding kepala, reka bentuk bergerak ke arah pendesak aliran bercampur dan aliran paksi apabila keperluan kepala sangat rendah dan keperluan volum sangat tinggi.

Adalah penting untuk tidak mengelirukan aliran tinggi dengan tekanan tinggi. Pam boleh bersaiz bingkai besar tetapi masih menghantar hanya beberapa bar kepala. Sebaliknya, pam berbilang peringkat boleh menghasilkan tekanan tinggi dengan aliran yang agak sederhana. Persoalan praktikal ialah di mana keluk sistem bersilang dengan keluk pam, dan sama ada pam yang dipilih beroperasi berhampiran titik kecekapan terbaiknya. Untuk cecair berkelikatan rendah seperti air, pelarut, dan banyak aliran kimia, pam emparan adalah sesuai semula jadi kerana ia boleh melepasi volum tinggi dengan pembinaan yang agak mudah.

Konfigurasi Pam Empar Aliran Tinggi Biasa

Tugas aliran tinggi dipenuhi oleh beberapa susunan pam, dan pilihan yang tepat bergantung pada kepala, susun atur, bendalir dan kekerapan unit akan dijalankan. Pam proses satu peringkat mendatar selalunya merupakan pilihan pertama untuk pemindahan umum kerana ia boleh diakses dan mudah diselenggara. Pam menegak menjimatkan ruang lantai dan mengekalkan laluan sedutan pendek di dalam sump atau lubang edaran. Pam aliran paksi membawa idea aliran tinggi lebih jauh, menggunakan pendesak gaya kipas untuk volum yang sangat besar pada kepala rendah. Unit berbilang peringkat memasuki gambar apabila aliran yang sama mesti dihantar pada tekanan yang lebih tinggi, walaupun selongsong menjadi lebih panjang dan lebih kompleks.

Dalam perkhidmatan kimia, pam juga perlu menghormati bahan dan pengedap. Pam proses kimia standard boleh dibekalkan dalam besi tuang, keluli tahan karat atau aloi lain, dengan pengedap mekanikal yang sesuai dengan bendalir. Pam berlapik atau tahan kakisan mungkin diperlukan untuk larutan asid, alkali dan garam. Untuk tugas peredaran yang sangat besar, seperti gelung penyejatan dan penghabluran, reka bentuk aliran paksi boleh menjadi lebih cekap daripada memaksa pam emparan aliran tinggi untuk beroperasi jauh dari titik terbaiknya. kami perbincangan prestasi pam aliran paksi meliputi pertukaran itu dengan lebih terperinci.

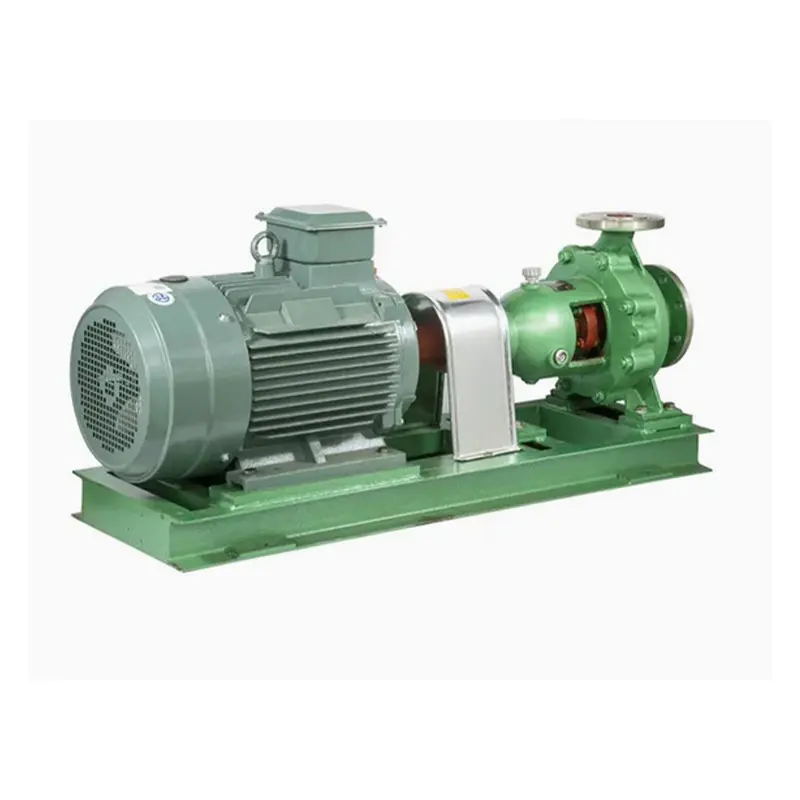

Pam Empar Kimia Mendatar Jenis IH Untuk menghakis, cecair seperti air tanpa pepejal, pam ISO2858 satu peringkat ini menawarkan julat aliran dan kepala yang luas untuk tugas proses kimia. Lihat Produk →

Perbandingan pantas gaya pam aliran tinggi

Tempat Pam Emparan Aliran Tinggi Sesuai dengan Loji Proses

Pam emparan aliran tinggi muncul di lebih banyak tempat daripada jangkaan ramai orang. Mereka mengendalikan air penyejuk dan air servis, memindahkan produk antara tangki, penyental suapan, mengedarkan air garam atau cecair haba, dan menyokong sistem jaket reaktor. Dalam loji kimia, keluarga pam yang sama boleh digunakan untuk larutan cair, pelarut dan cecair kelikatan rendah yang lain, dengan syarat bahan dan pengedap yang dibasahi serasi. Apabila aliran mengandungi pepejal atau gas, gambar berubah, dan reka bentuk yang berbeza atau pemasangan yang diubah suai mungkin diperlukan.

Satu perbezaan yang berguna adalah antara pemindahan dan peredaran. Pam pemindahan biasanya mempunyai kitaran mula dan henti yang ditetapkan dan mungkin memerlukan keupayaan penyebuan sendiri atau daya angkat sedutan. Pam edaran berfungsi untuk tempoh yang lama, jadi kecekapan dan operasi yang stabil berhampiran titik kecekapan terbaik lebih penting. Litar penyejatan dan penghabluran ialah contoh yang baik: pam mesti menggerakkan sejumlah besar minuman keras dengan kepala tersedia yang rendah, dan pemilihan yang salah boleh menyebabkan peronggaan, getaran atau cabutan kuasa yang tidak perlu. Ini adalah salah satu sebab rangkaian pam kami termasuk kedua-dua emparan proses dan pam aliran paksi kimia untuk peredaran volum tinggi.

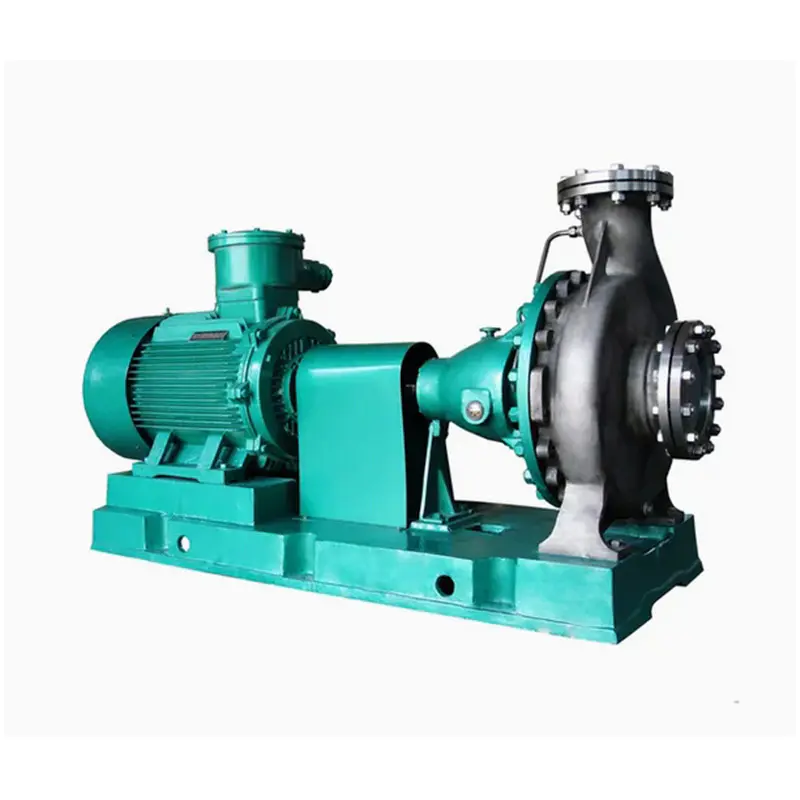

Pam Proses Kimia Standard CZ Pam proses kimia pembuka belakang untuk cecair menghakis atau suhu tinggi, dengan aliran hingga 1500 m³/j dan penyelenggaraan tanpa membuka saluran paip. Lihat Produk →

Senarai Semak Saiz dan Pemilihan

Pemilihan yang boleh dipercayai bermula dengan data, bukan dengan saiz bingkai. Tuliskan aliran normal dan maksimum, kepala yang diperlukan, sifat bendalir, dan suhu operasi sebelum melihat lengkung. Kemudian periksa bahagian sedutan dengan teliti. Banyak pam aliran tinggi dipersalahkan untuk peronggaan apabila masalah sebenar adalah kepala sedutan positif bersih yang tidak mencukupi, garis sedutan yang panjang, atau siku yang diletakkan dengan buruk. Pemeriksaan berikut adalah titik permulaan yang praktikal.

1. Titik tugas: Sahkan aliran dan kepala reka bentuk, serta sebarang margin kapasiti masa hadapan. Elakkan menambah jidar sewenang-wenangnya yang menolak pam jauh ke kanan lengkungnya.
2. Data bendalir: Merekodkan kelikatan, ketumpatan, kandungan pepejal, gas terlarut, kekakisan dan suhu. Ini menentukan jenis pam, bahan, dan susunan kedap.
3. Margin NPSH: Bandingkan NPSH tersedia dengan NPSH yang diperlukan merentasi julat aliran penuh, bukan sahaja pada titik reka bentuk.
4. Bahan dan meterai: Padankan bahagian yang dibasahi dengan bendalir dan pilih pelan siram meterai yang boleh dikekalkan di lapangan.
5. Pemandu dan kawalan: Periksa saiz motor, kaedah permulaan, operasi kelajuan berubah-ubah, dan kesan perubahan kelajuan pada aliran dan kepala.
6. Susun atur: Pastikan paip sedutan pendek dan terus, sediakan rendaman yang mencukupi, dan berikan ruang untuk akses penyelenggaraan.

Ia juga membantu untuk bertanya bagaimana pam akan dikendalikan. Unit yang berjalan pada kelajuan penuh selama bertahun-tahun mempunyai keutamaan yang berbeza daripada unit yang didikit atau ditukar dengan kerap. Jika sistem memerlukan julat aliran yang luas, kawalan kelajuan berubah-ubah mungkin lebih berguna daripada trim pendesak yang lebih besar. Jika bendalir menghakis, pembinaan bergaris atau tahan karat mungkin kos lebih tinggi di muka tetapi mengurangkan masa henti. Matlamatnya bukan untuk mencari nombor aliran tertinggi; ia adalah untuk mencari pam yang kekal di dalam tingkap operasi yang sihat.

Nota Pemasangan, Operasi dan Penyelenggaraan

Pam emparan aliran tinggi memberi ganjaran kepada pemasangan yang baik. Grouting plat asas, penjajaran aci, dan bahan sokongan paip kerana isipadu aliran yang besar boleh menghasilkan daya tindak balas yang ketara. Paip sedutan hendaklah bebas daripada titik tinggi di mana udara boleh mengumpul, dan pam tidak boleh dikeringkan melainkan ia direka khusus untuk tugas itu. Semasa pentauliahan, periksa putaran, kebocoran meterai, getaran dan arus motor pada titik operasi sebenar. Pam yang bising atau bergetar semasa permulaan mungkin berongga, tidak sejajar atau berjalan jauh dari aliran reka bentuknya.

Dalam operasi harian, perhatikan tekanan sedutan, tekanan pelepasan, petunjuk aliran dan suhu galas. Kehilangan aliran secara beransur-ansur mungkin menunjukkan kepada pendesak yang haus, penapis sedutan yang tersekat separa, atau perubahan dalam proses. Kegagalan pengedap mekanikal selalunya berpunca dari larian kering, aliran siram yang lemah, atau salah jajaran dan bukannya pengedap itu sendiri. Simpan cincin haus dan gasket ganti untuk unit kritikal, dan rekodkan keluk pam pada pentauliahan supaya perubahan prestasi masa hadapan boleh dinilai berdasarkan garis dasar yang diketahui. Untuk tugas bersuhu tinggi atau menghakis, jadual penyelenggaraan pencegahan berdasarkan keadaan pengedap dan arah aliran getaran biasanya lebih berguna daripada selang baik pulih tetap.

Pam Aliran Paksi Menegak untuk Tugas Kelantangan Tinggi Pam aliran paksi menegak untuk kelantangan tinggi, tugas kepala rendah; Orientasi penjimatan ruang sesuai dengan pengairan, kawalan banjir, rawatan air sisa dan pemasangan terhalang. Lihat Produk →

Bekerja dengan Pengeluar Pam pada Tugas Aliran Tinggi

Jiangsu Feixiang Pump Manufacturing Co., Ltd. telah membina pam kimia sejak 1980-an, dan rangkaian produk kami meliputi pam proses kimia, pam kalis kakisan, pam suhu tinggi, pam aliran paksi, pam penyebuan sendiri dan peralatan berkaitan. Keluasan itu berguna apabila tugas aliran tinggi bertindih dengan keserasian kimia atau suhu tinggi, kerana perbualan boleh beralih daripada "pam mana yang terbesar" kepada "gabungan hidraulik dan bahan yang sesuai dengan garis ini." Keluarga pam proses CZ, HJ, IH dan ZA kami menyediakan bahagian yang berlainan pada peta itu, manakala pam edaran paksi dan edaran menegak meliputi aplikasi volum besar dan kepala rendah.

Jika anda merancang pemasangan baharu atau menggantikan pam yang tidak pernah cukup muat, hantarkan kepada kami aliran, kepala, data bendalir, suhu dan lakaran ringkas susun atur paip. Kami boleh menyemak tugas dengan anda dan mengesyorkan konfigurasi praktikal. Matlamatnya ialah pam emparan aliran tinggi yang menjalankan tugasnya dengan senyap, cekap dan dengan penyelenggaraan yang sebenarnya boleh dikendalikan oleh pasukan anda.
